Sorbakötött akku probléma

Figyelem! A tudástár rovatban megírt cikkek már az elektronika területén többé-kevésbé képzett és a napelemes területet jobban megismerni kívánó látogatóink számára készültek. Akik az alapvető műszaki ismeretekkel nincsenek tisztában, forduljanak szakemberhez, a termék-specifikus cikkek nem helyettesítik, csak kiegészítik az átfogó villamos ismeretet! A Panelectron Bt. weboldalán található bármilyen tartalom, szöveg vagy kép engedély nélküli felhasználása, másolása, publikálása tilos. A jogosulatlan felhasználás büntető- és polgári jogi következményeket von maga után! Copyright © 2017 Minden jog fenntartva

Teherautó akku probléma? Elektromos robogó akkumulátor korai cseréje?
Túl gyorsan mennek tönkre az akkumulátorai a teherautóban, kamionban, az elektromos robogójában vagy kerékpárjában, pedig mindent a gyártó utasításai szerint csinál? Néhány év után megadják magukat a 24V-os vagy ennél is magasabb feszültségre sorbakötött akkumulátorai a napelemes rendszerében? Ha ezzel a problémával küzd, akkor talán ezen az oldalon megoldást talál rá.

A túl korai akkumulátor meghibásodás okai
Az idő előtti akku meghibásodást számos dolog okozhatja. A hibakeresésben a témára koncentrálva (sorba kötött akkumulátor meghibásodás) induljunk ki abból, hogy ön mindent az előírásoknak megfelelően csinál, ezért nem fordulhat elő az akku túltöltése (folyadékvesztés) vagy alultöltése (erős elszulfátosodás). Zárjuk ki az akkumulátor cellazárlatának a lehetőségét is, mivel ez elég ritkán fordul elő. Szóval ön az elektromos kerékpárjának vagy robogójának a gyári töltőjét használja, amely az egész sorbakötött akkumulátor blokkot tölti egyszerre vagy egy 24V-os (vagy 36/48/60V-os) napelemes szabályozót. Ennek ellenére korai akku meghibásodással küzd és nem érti, hogy hol a probléma.

Ohm törvénye R=U/I
Hogy megértsük a problémát, vissza kell nyúlni az alapokhoz. Aki minimális elektromos végzettséggel rendelkezik az tudja, hogy két sorbakötött ellenálláson (R, mértékegysége az Ohm, jele Ω) az átfolyó áram (I, mértékegysége az Amper; A) nagysága azonos, függetlenül az ellenállások értékétől. Ezzel szemben az egyes ellenállásokon eső feszültség (U, mértékegysége a Volt; V) mértéke eltérő, az ellenállás függvényében.

Sorbakötött akkumulátorok eltérő belső ellenállása

A fenti ábra azt mutatja meg, hogy mennyire eltérő lehet az egyes fogyasztókon eső feszültség, ha nagy az eltérés az ellenállásukban. Most képzeljünk el a két ellenállás helyébe két sorbakötött akkumulátort. Két azonos gyártmányú és tipusú akkumulátor belső ellenállása a legtöbbször nem egyforma, a különbség nem nagy, de ez a kis eltérés a sorbakötött akkumulátorok azonos töltőárama mellett eltérő feszültséget fog eredményezni az akkumulátorokon tizedvoltnyi nagyságrendben.

Sorbakötött akkumulátorok ellenállása

Hol itt a probléma?
Minél több akkumulátor van sorba kötve, annál inkább gondot okoz a fenti jelenség. A probléma az, hogy egy 24/36/48V-os akkumulátortöltő nem látja az egyes akkumulátorok feszültségét, csak a soros ág összfeszültségét. Ezért a nagyobb belső ellenállású akkumulátorok kissé túltöltöttek, a kisebb belső ellenállású akkumulátorok kissé alultöltöttek lesznek. A túltöltés veszélye a gázképződés, amely folyadékvesztéssel járhat, ami alacsony elektrolitszintet és csökkenő kapacitást okoz. Az alultöltött akkumulátoroknál felgyorsul az akkumulátoroknál egyébként természetes jelenség, a szulfátosodás.

Hogyan tölthető fel a soros ágban lévő összes akku azonos feszültségre?
Az alábbi két módszer létezik erre:

  1. A soros ág összes akkumulátorát külön-külön töltjük 12V-os akkutöltőkkel. Ez nem fog tökéletesen egyforma feszültséget eredményezni, de a nagy kilengéseket mindenképpen megakadályozza (nem lesz alultöltés és túltöltés) és ez már rengeteget fog számítani az akkuk élettartama szempontjából. Hátránya, hogy drága a sok automata akkutöltő / napelemes töltő beszerzése és napelemes rendszernél nem is mindig oszthatók szét ennek megfelelően a napelemek.
  2. Kétségkívül ez a legprofibb és ez alkalommal a leggazdaságosabb megoldás is egyben: az akku töltéskiegyenlítő használata. A töltéskiegyenlítés lényege egy intelligens elektronika a sorbakötött akkumulátorok között, amely méri az egyes akkumulátorok feszültségét és ha 10-20 mV-nál (ez tipusonként változó) nagyobb eltérést mér a feszültségük között, akkor a magasabb feszültségű akkumulátorról elkezdi tölteni az alacsonyabb feszültségű akkumulátort. Ezt addig csinálja, míg a sorbakötött akkumulátorok feszültségértékei között 10-20mV-nál kisebb lesz az  eltérés.

Az általunk forgalmazott akkumulátor töltéskiegyenlítők kitűnő és rövid időn belül megtérülő beruházás azok számára, akik szigetüzemű napelemes rendszerrel rendelkeznek és 24V-os vagy annál nagyobb feszültségű akkucsoportot töltenek, az elektromos bicikli vagy motor tulajdonosoknak és a teherautó és kamion üzemeltetőknek is.



KAPCSOLÓDÓ ANYAG: EGYENÁRAMÚ VEZETÉK MÉRETEZÉSI TÁBLÁZAT

1.) Először számoljuk ki, hogy mekkora áram fog folyni a vezetéken. Inverter akkumulátorra kötése esetén osszuk el az inverterünk maximális wattszámát (pl. 2000W) az akkumulátor feszültségével (pl. 12V-nál 166A). Adjuk hozzá az inverteren eső ~15%-os konverziós veszteséget is, ha pontosak akarunk lenni. Tehát egy 2000W-os inverter teljes terhelésen ~190A körüli áramot fog felvenni a 12V-os akkumulátorból. Napelemes szabályozó akkumulátorra kötése esetén a szabályozó töltőáramát (pl. 30A 12V-on) vegyük alapul. Napelem napelemes szabályozóra kötése esetén a napelem munkaponti áramával számoljunk (pl. Impp=8A, Vmpp=32V, W=260W). A párhuzamosan kötött napelem táblák áramai összeadódnak, feszültségük azonos marad.

2.) Nézzük meg, hogy egy adott keresztmetszetű vezetékkel mi az a maximális távolság, amit ilyen áram és feszültségesés (pl. 3%) mellett áthidalhatunk. A fenti inverteres példa alapján 3%-os feszültségeséssel számolva 4.6 méterig használjunk 50 mm2-es vezetéket (természetesen kisebb távolságra elegendő a 35 mm2-es kábel is). A fenti napelemes szabályozó példa esetén használjon  6 mm2-es vezetéket, ha pl. 3 méterre van az akkumulátor a szabályozótól. Ha a fenti napelem példából 2 db-ot párhuzamosan kötne (16A), akkor 10 mm2-es kábelre lenne szüksége, ha a napelem 9 méterre van a napelemes szabályozótól.

3.) A táblázat ugyancsak tartalmazza a rézvezeték átmérőjét (mm) a keresztmetszet (mm2) mellett az egyszerűség végett.

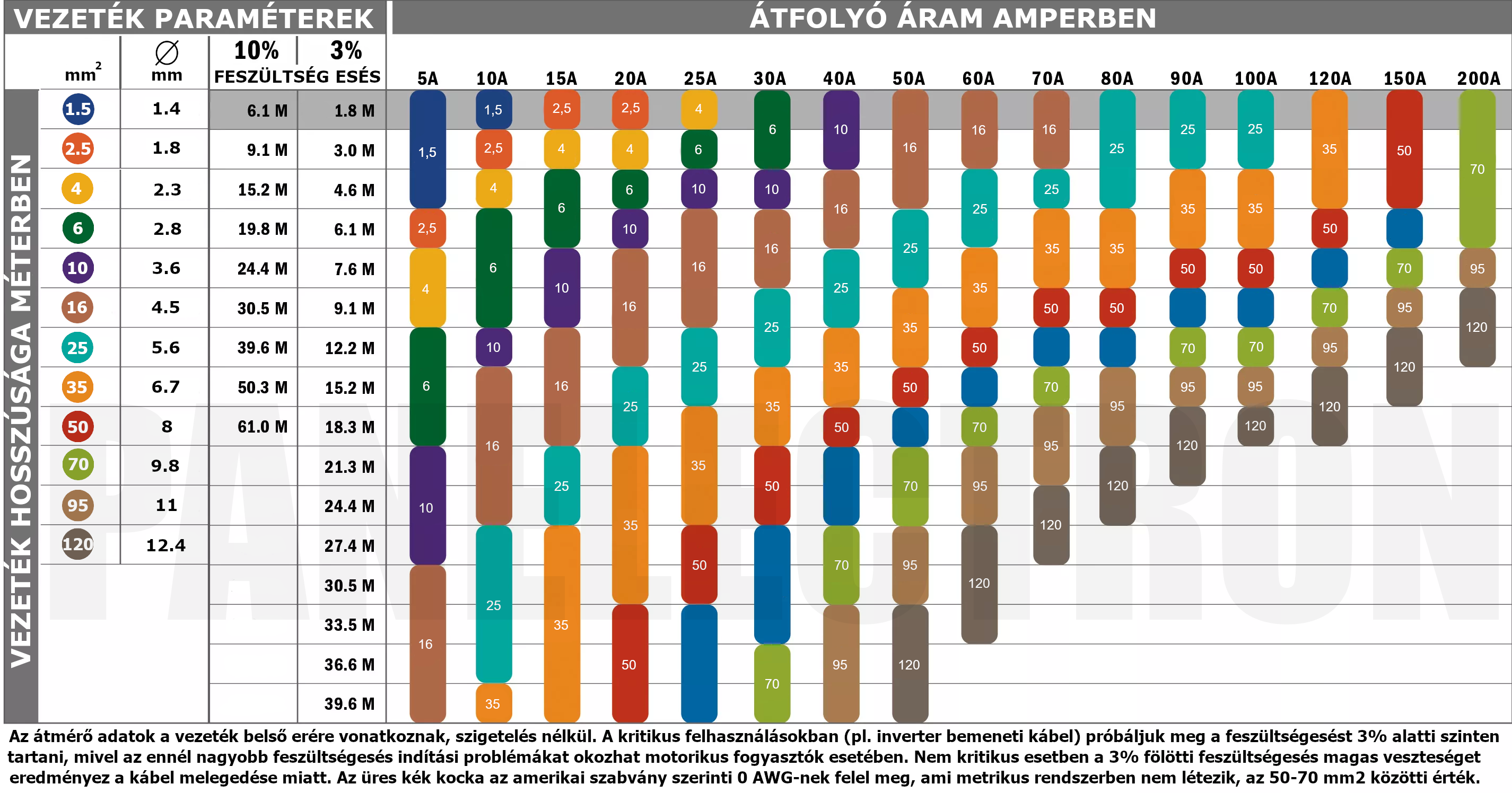

Egyenáramú vezeték méretezési táblázat
